Przetwornica DC-DC step-down LM317 1,5 A – do regulacji napięcia zasilania

To niewielki moduł do obniżania napięcia DC i ustawienia na wyjściu takiej wartości, jakiej potrzebuje zasilane urządzenie. Sprawdza się tam, gdzie źródło zasilania ma wyższe napięcie niż odbiornik – na przykład w projektach DIY, elektronice warsztatowej, modelarstwie czy przy zasilaniu kamer FPV. 🔋

Układ bazuje na LM317, czyli regulowanym stabilizatorze napięcia. Oznacza to prostą obsługę i płynną regulację napięcia wyjściowego potencjometrem.

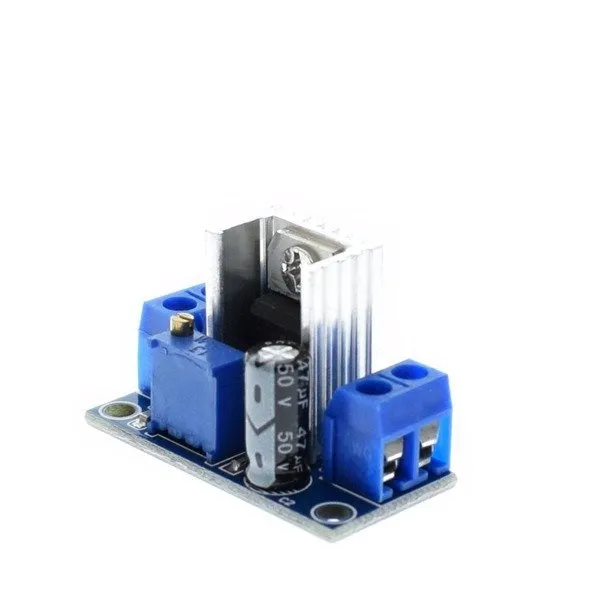

Mały moduł do obniżania i regulacji napięcia w projektach elektronicznych.

Do czego można jej użyć? ⚙️

Ten moduł ma sens wtedy, gdy chcesz zasilić urządzenie wymagające niższego napięcia niż to, które masz pod ręką.

• ✅ zasilanie kamer FPV i drobnej elektroniki pokładowej,
• ✅ projekty Arduino, DIY i prototypowanie,
• ✅ zasilanie modułów czujników, sterowników i małych układów warsztatowych,
• ✅ obniżenie napięcia z akumulatora lub zasilacza do bezpiecznego poziomu dla odbiornika,
• ✅ stanowiska testowe i eksperymenty z elektroniką.

Jeśli potrzebujesz tylko zmniejszyć napięcie, a nie je podnosić, to właśnie taki typ modułu będzie właściwy.

Jak działa ten moduł? 🔧

To przetwornica step-down, czyli układ obniżający napięcie wejściowe do ustawionej wartości na wyjściu. W praktyce podajesz na wejście napięcie wyższe niż docelowe, a następnie regulujesz wyjście potencjometrem.

Ważne: nie jest to moduł podwyższający napięcie. Jeżeli chcesz uzyskać 12 V na wyjściu, to napięcie wejściowe musi być wyższe od 12 V.

Producent zwraca uwagę, że potencjometr ma szeroki zakres regulacji – około 50 obrotów. Dzięki temu można precyzyjniej ustawić napięcie, ale pierwsza regulacja może wymagać chwili cierpliwości. 💡

Najważniejsze korzyści w praktyce

• Regulowane napięcie wyjściowe – możesz dopasować zasilanie do konkretnego układu.
• Kompaktowy rozmiar – moduł łatwo zmieścić w obudowie, modelu lub małym urządzeniu.
• Prosty montaż – wygodne złącza śrubowe ułatwiają podłączenie przewodów.
• Uniwersalne zastosowanie – warsztat, hobby, elektronika użytkowa, testy i naprawy.

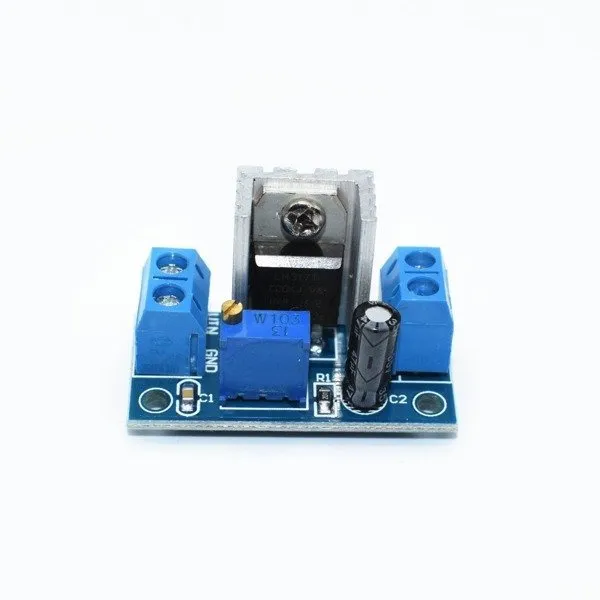

Regulacja napięcia odbywa się potencjometrem o szerokim zakresie obrotu.

Kompatybilność i ograniczenia ❓

Przed zakupem warto sprawdzić trzy rzeczy: napięcie wejściowe, potrzebne napięcie wyjściowe i pobór prądu odbiornika.

• Napięcie wejściowe: 3 V – 35 V
• Napięcie wyjściowe regulowane: 1,2 V – 30 V
• Prąd wyjściowy: do 1,5 A

Kluczowe ograniczenie: napięcie wejściowe musi być wyższe od wyjściowego. Ten moduł nie służy do podnoszenia napięcia.

Jeżeli Twój odbiornik wymaga bardzo stabilnego ustawienia konkretnej wartości, przed podłączeniem zawsze ustaw napięcie wyjściowe miernikiem. To szczególnie ważne przy delikatnej elektronice. 🚨

Na co uważać przy podłączeniu? 🚨

• ❗ Nie odwracaj polaryzacji – błędne podłączenie zasilania może uszkodzić moduł.
• ❗ Najpierw ustaw napięcie wyjściowe, dopiero potem podłącz urządzenie docelowe.
• ❗ Nie traktuj go jako boost – nie zwiększy napięcia ponad wartość wejściową.
• ❗ Sprawdź obciążenie – jeśli układ pobiera więcej niż 1,5 A, ten moduł nie będzie odpowiedni.

To produkt bardziej dla osób, które mają podstawy elektroniki i potrafią bezpiecznie wykonać montaż oraz pomiar napięcia.

Jak używać krok po kroku? 🛠️

1. Podłącz źródło zasilania do wejścia modułu, zachowując prawidłową polaryzację.
2. Za pomocą miernika sprawdź napięcie na wyjściu.
3. Kręć potencjometrem do uzyskania wymaganej wartości napięcia.
4. Dopiero po ustawieniu właściwego napięcia podłącz odbiornik.
5. Po uruchomieniu sprawdź, czy pobór prądu i temperatura pracy są odpowiednie.

Przy pierwszej regulacji pamiętaj, że potencjometr może wymagać wielu obrotów, zanim napięcie zacznie się wyraźnie zmieniać.

Układ ma niewielkie wymiary, więc łatwo wpasować go w projekt DIY.

Typowe zastosowania w warsztacie i DIY 🏠

• zasilanie modułów 5 V lub 9 V z wyższego źródła DC,
• proste stanowiska testowe do elektroniki,
• modyfikacje modeli RC i instalacji pomocniczych,
• obniżanie napięcia do kamer, nadajników i akcesoriów FPV,
• zasilanie małych urządzeń z jednego wspólnego źródła o wyższym napięciu.

Dane techniczne 📏

Nazwa układu

LM317

Typ

przetwornica DC-DC step-down / regulator napięcia

Napięcie wejściowe

3 V – 35 V

Napięcie wyjściowe

1,2 V – 30 V

Prąd wyjściowy

1,5 A

Potencjometr

W103, 10 kOhm

Częstotliwość

100 MHz

Maks. różnica napięcia wejście-wyjście

30 V DC

Temperatura pracy

0 ℃ do +120 ℃

Wymiary

35,6 x 16,8 mm

Waga

11,7 g

Złącza śrubowe ułatwiają szybkie podłączenie przewodów wejścia i wyjścia.

FAQ – najczęstsze pytania

Czy ten moduł podnosi napięcie?

Nie. To moduł step-down, więc tylko obniża napięcie wejściowe.

Czy mogę zasilić nim urządzenie 12 V z wejścia 5 V?

Nie. Aby uzyskać 12 V na wyjściu, napięcie wejściowe musi być wyższe niż 12 V.

Czy trzeba mierzyć napięcie przed podłączeniem odbiornika?

Tak, zdecydowanie. Najpierw ustaw i sprawdź napięcie wyjściowe miernikiem, dopiero potem podłącz docelową elektronikę.

Czy nadaje się do kamer FPV?

Tak, według opisu to jedno z typowych zastosowań, o ile napięcie i pobór prądu kamery mieszczą się w zakresie modułu.

Czy jest trudny w regulacji?

Nie jest trudny, ale potencjometr ma szeroki zakres pracy, więc ustawienie napięcia może wymagać wielu obrotów.

Dobry wybór do prostych układów zasilania, gdzie potrzebne jest niższe napięcie wyjściowe.

Podsumowanie

Jeśli szukasz małego modułu do regulacji i obniżania napięcia DC, ten układ z LM317 będzie praktycznym rozwiązaniem do prostych zastosowań elektronicznych. Sprawdzi się w warsztacie, modelarstwie i projektach DIY, ale wymaga poprawnego podłączenia, pomiaru napięcia i podstawowej ostrożności przy uruchomieniu. 🔌

Dowolnie ustawiana przetwornica z napięcia od 3V do 35V - na napięcie regulowane od 1,2V do 30V. Urządzenie to pozwala na bezpieczne, stabilne zasilanie elektroniki np. kamer FPV.
