Moduł BMS 13S 48 V do pakietów Li-ion – ochrona akumulatora i bezpieczna praca zestawu 🔋

Ten moduł BMS 13S jest przeznaczony do pakietów Li-ion 48 V zbudowanych z 13 ogniw połączonych szeregowo. Jego zadaniem jest zabezpieczenie baterii podczas ładowania i rozładowania oraz odcięcie pracy w sytuacjach niebezpiecznych dla ogniw.

W praktyce taki układ stosuje się tam, gdzie liczy się ochrona przed przeładowaniem, nadmiernym rozładowaniem i przeciążeniem – na przykład w rowerach elektrycznych, magazynach energii DIY, zasilaniu urządzeń mobilnych czy projektach warsztatowych.

Jeśli składasz lub serwisujesz pakiet 13S, ten BMS pomaga utrzymać bezpieczne zakresy napięć poszczególnych sekcji i ogranicza ryzyko uszkodzenia akumulatora.

Moduł do pakietów 13S Li-ion 48 V z przewodami zasilającymi i gniazdem balansera.

Do czego pasuje ten BMS?

Najważniejsza kwestia przed zakupem: ten model jest przeznaczony do pakietu 13S, czyli zestawu o nominalnym napięciu około 48 V. Oznacza to, że nie będzie odpowiedni do pakietów 10S, 12S, 14S ani do akumulatorów LiFePO4.

• ✅ pakiety Li-ion 13S
• ✅ baterie o napięciu ładowania 54,6 V
• ✅ zastosowania DIY, serwis, naprawa i budowa pakietów
• ❌ nie do pakietów o innej liczbie sekcji
• ❌ nie do chemii ogniw innej niż standardowe Li-ion, jeśli parametry napięciowe się nie zgadzają

Co ten układ zabezpiecza?

BMS pełni rolę elektronicznego strażnika baterii. Monitoruje napięcia sekcji i reaguje wtedy, gdy pakiet pracuje poza bezpiecznym zakresem.

• Zabezpieczenie przed przeładowaniem – odcina ładowanie po osiągnięciu zbyt wysokiego napięcia ogniwa
• Zabezpieczenie przed nadmiernym rozładowaniem – chroni ogniwa przed zejściem do zbyt niskiego napięcia
• Zabezpieczenie przeciążeniowe – pomaga uniknąć uszkodzeń przy zbyt dużym poborze prądu

To szczególnie ważne w pakietach używanych cyklicznie, gdzie błędne ładowanie lub zbyt głębokie rozładowanie może szybko skrócić żywotność ogniw 🚨

W praktyce – kiedy ten moduł ma sens?

• 🔧 podczas budowy własnej baterii 48 V z ogniw 18650 lub podobnych
• 🚲 przy naprawie pakietu do roweru elektrycznego lub innego lekkiego pojazdu
• 🏠 w projektach zasilania awaryjnego i magazynowania energii
• 🛠️ w urządzeniach warsztatowych i mobilnych systemach zasilania

Jeżeli potrzebujesz układu do lekkiego lub średnio obciążonego pakietu 13S, ten moduł może być odpowiednim wyborem pod warunkiem zgodności z parametrami prądowymi całego systemu.

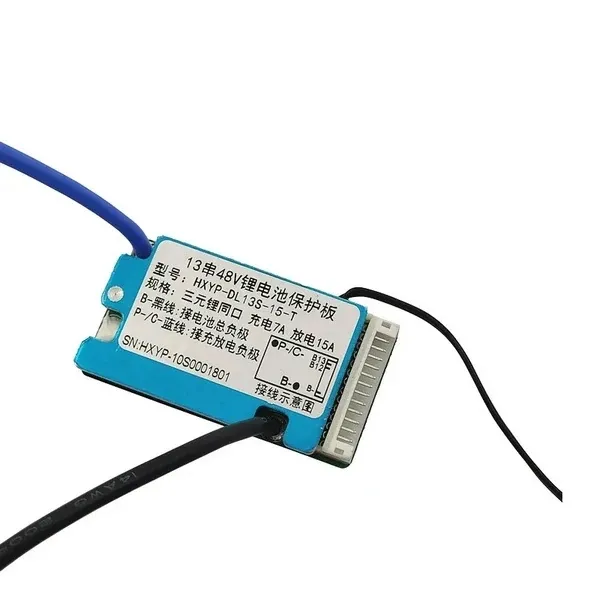

Widok płytki BMS – kompaktowy format ułatwia montaż wewnątrz obudowy baterii.

Na co zwrócić uwagę przed zakupem? ❓

W danych źródłowych pojawiają się różne wartości prądu. Dlatego przed montażem warto kierować się pełną specyfikacją techniczną konkretnej płytki i dopasować ją do realnego obciążenia pakietu.

Najważniejsze elementy do sprawdzenia:

• Liczba sekcji: musi być dokładnie 13S
• Napięcie ładowarki: zalecane 54,6 V
• Prąd roboczy układu: musi być zgodny z zapotrzebowaniem urządzenia
• Rodzaj ogniw: Li-ion o właściwym zakresie napięć
• Miejsce montażu: trzeba zapewnić ochronę przed zwarciem i wilgocią

Jeśli urządzenie ma duże skoki poboru prądu, nie dobieraj BMS „na styk”. To częsty błąd przy budowie pakietów DIY 💡

Jak działa i jak go podłączyć?

Moduł współpracuje z pakietem 13S przez główne przewody zasilające oraz przewody pomiarowe podłączone do kolejnych sekcji ogniw. Dzięki temu kontroluje napięcie całego pakietu i każdej grupy połączonych ogniw.

W tym modelu zastosowano złącze JST PH2.0 14-pin oraz przewody o długości 40 cm.

• 🔌 przewody balansera podłącza się do kolejnych punktów między sekcjami
• 🔋 wyjście pakietu służy do ładowania i rozładowania zgodnie z układem płytki
• ⚠️ błędna kolejność podłączenia przewodów może uszkodzić BMS

Jeżeli nie masz doświadczenia w montażu pakietów Li-ion, warto sprawdzić kolejność napięć miernikiem przed wpięciem złącza balansera.

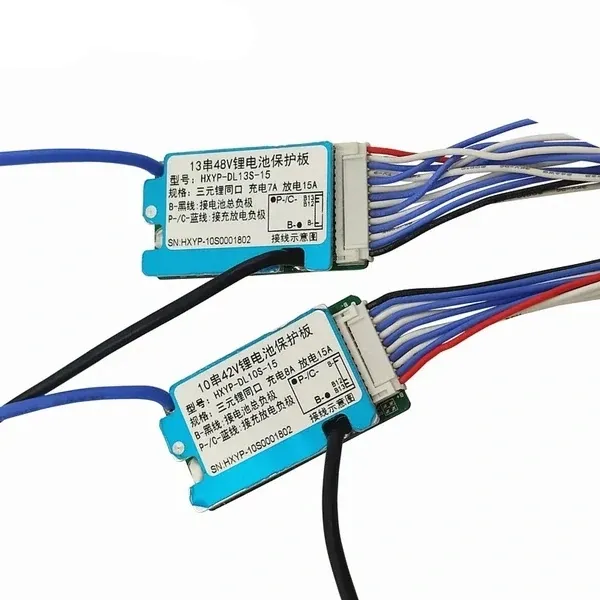

Złącze 14-pin do podłączenia przewodów pomiarowych sekcji akumulatora.

Typowe błędy przy doborze BMS ⚙️

• ❌ wybór BMS do niewłaściwej liczby sekcji
• ❌ użycie ładowarki o złym napięciu końcowym
• ❌ podłączenie do pakietu o zbyt dużym poborze prądu
• ❌ brak izolacji i zabezpieczenia mechanicznego płytki
• ❌ pomylenie kolejności przewodów balansera

Dobrze dobrany BMS nie zwiększa pojemności baterii, ale realnie wpływa na bezpieczeństwo pracy i trwałość pakietu.

Specyfikacja techniczna 📏

Typ układu

BMS / PCM do akumulatorów Li-ion

Liczba obsługiwanych ogniw

13S

Napięcie pakietu

48 V

Zalecane napięcie ładowania

54,6 V

Maksymalny prąd ciągły rozładowania

20 A ±2 A

Maksymalny prąd ładowania

20 A ±2 A

Prąd zabezpieczenia przeciążeniowego

45 A ±2 A

Zabezpieczenie przed przeładowaniem

4,19 V ±0,05 V

Zwolnienie zabezpieczenia przeładowania

4,09 V ±0,05 V

Zabezpieczenie przed nadmiernym rozładowaniem

2,59 V ±0,05 V

Zwolnienie zabezpieczenia rozładowania

2,97 V ±0,05 V

Złącze

JST PH2.0 14-pin

Długość przewodów

40 cm

Temperatura pracy

-15 °C do +45 °C

Wymiary

70 x 52 x 9 mm

Rozwiązanie do budowy i serwisu pakietów Li-ion 48 V w projektach DIY.

Kompatybilność

Ten moduł jest kompatybilny z pakietami:

• ✅ 13S Li-ion
• ✅ z ładowaniem do 54,6 V
• ✅ budowanymi z ogniw cylindrycznych lub innych ogniw Li-ion, jeśli konfiguracja napięciowa jest zgodna

Nie należy stosować go jako zamiennika „uniwersalnego” do każdej baterii 48 V bez sprawdzenia liczby sekcji i sposobu podłączenia.

FAQ – najczęstsze pytania

Czy ten BMS pasuje do baterii 48 V?

Tak, ale tylko wtedy, gdy jest to pakiet 13S Li-ion. Samo oznaczenie 48 V nie wystarcza – trzeba potwierdzić liczbę sekcji.

Jaką ładowarkę zastosować?

Ładowarka powinna być przeznaczona do pakietów 13S Li-ion i mieć napięcie końcowe 54,6 V.

Czy moduł chroni przed zbyt głębokim rozładowaniem?

Tak. Układ odłącza pakiet przy zbyt niskim napięciu ogniwa, co pomaga chronić baterię przed uszkodzeniem.

Czy można użyć go do własnego pakietu 18650?

Tak, jeśli budujesz pakiet 13S z ogniw Li-ion i zachowasz zgodność parametrów prądowych oraz poprawne podłączenie przewodów.

Czy ten BMS nadaje się do dużych obciążeń?

To zależy od realnego poboru prądu urządzenia. Przed użyciem porównaj wymagania odbiornika z parametrami układu i zostaw zapas bezpieczeństwa.

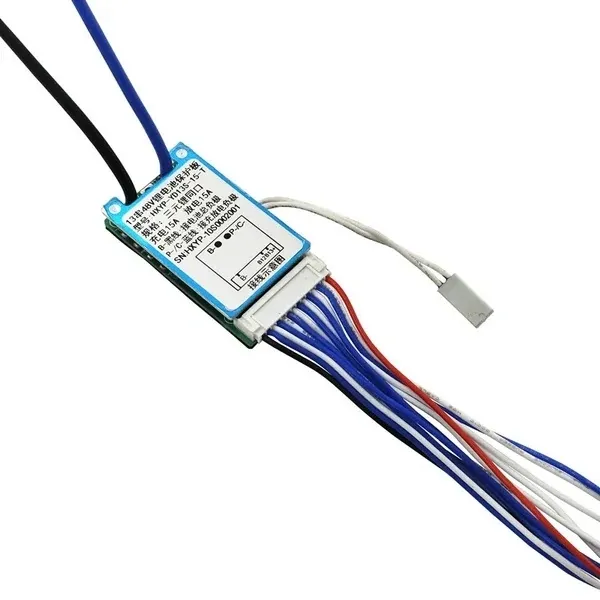

BMS pomaga zabezpieczyć pakiet podczas codziennego ładowania i rozładowania.

Podsumowanie

Jeśli szukasz układu zabezpieczającego do pakietu Li-ion 13S 48 V, ten moduł BMS sprawdzi się jako element ochronny podczas ładowania i pracy zestawu. Najważniejsze przy doborze są: zgodność z konfiguracją 13S, napięcie 54,6 V, właściwe podłączenie oraz dopasowanie do obciążenia.

To dobry wybór dla osób, które składają, naprawiają lub modernizują pakiety akumulatorowe i chcą ograniczyć ryzyko uszkodzenia ogniw 🔋

Kompaktowy moduł BMS do zastosowań w bateriach Li-ion 48 V typu 13S.

BMS 13S, przeznaczony do akumulatorów Li-ion 48V, zapewnia ochronę przed nadmiernym ładowaniem, rozładowaniem i przeciążeniem, obsługując prądy do 15A (maksymalnie) i 7A (ciągłe).
